Статьи : Фидеры, антенны / Антенны /

Антенна с шестью петлевыми вибраторами на 430 МГц на металлической мачте.

Добавлено пользователем administrator 04.09.2017 в 11:10.

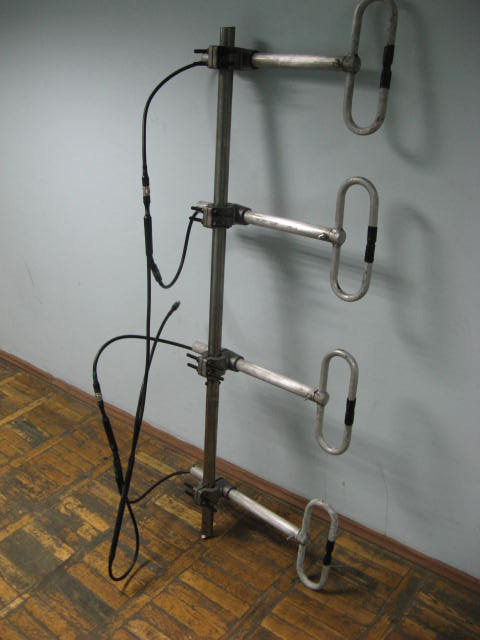

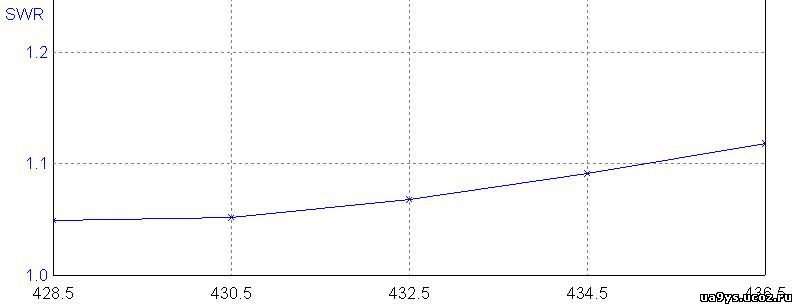

Антенна имеет хороший КСВ и достаточно широкополосна. Мачта металлическая.

Вся прелесть этой конструкции, что антенна не боится статики и грозовых разрядов (относительно), так как замкнута на массу по постоянному току. Вкупе с эффективностью — это лучшее из всего многообразия вертикальных антенн.

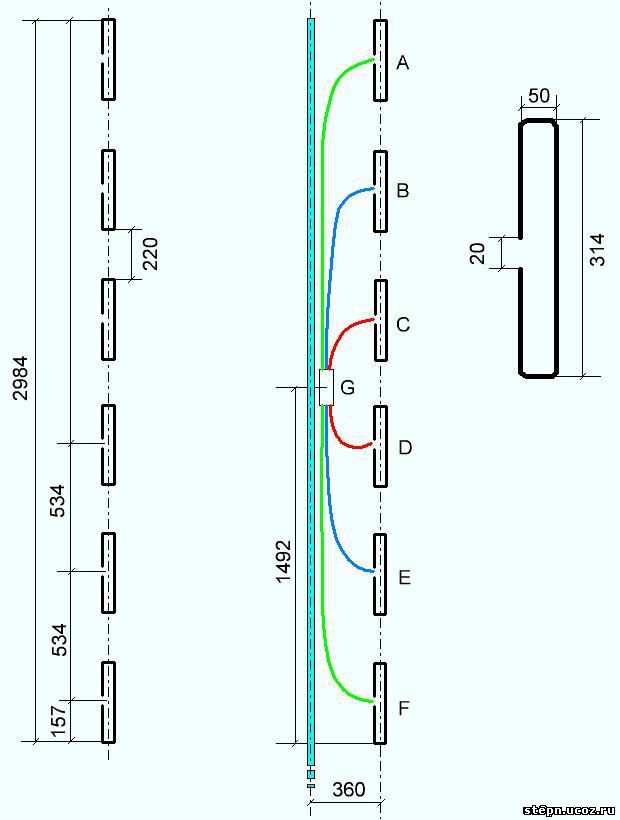

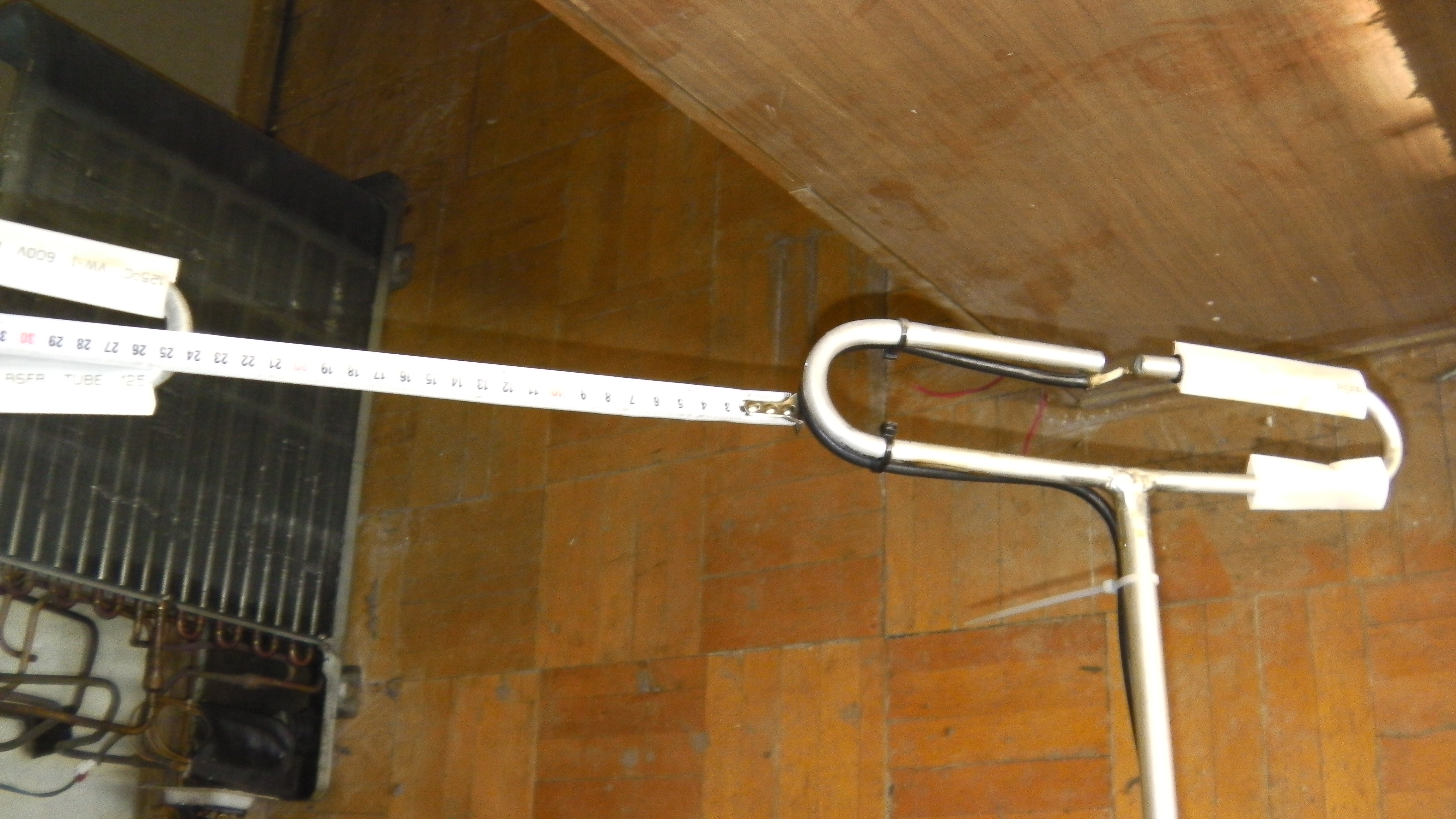

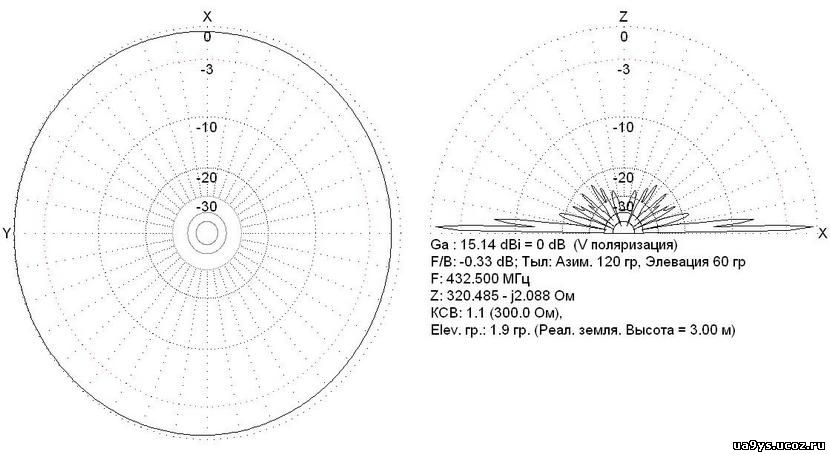

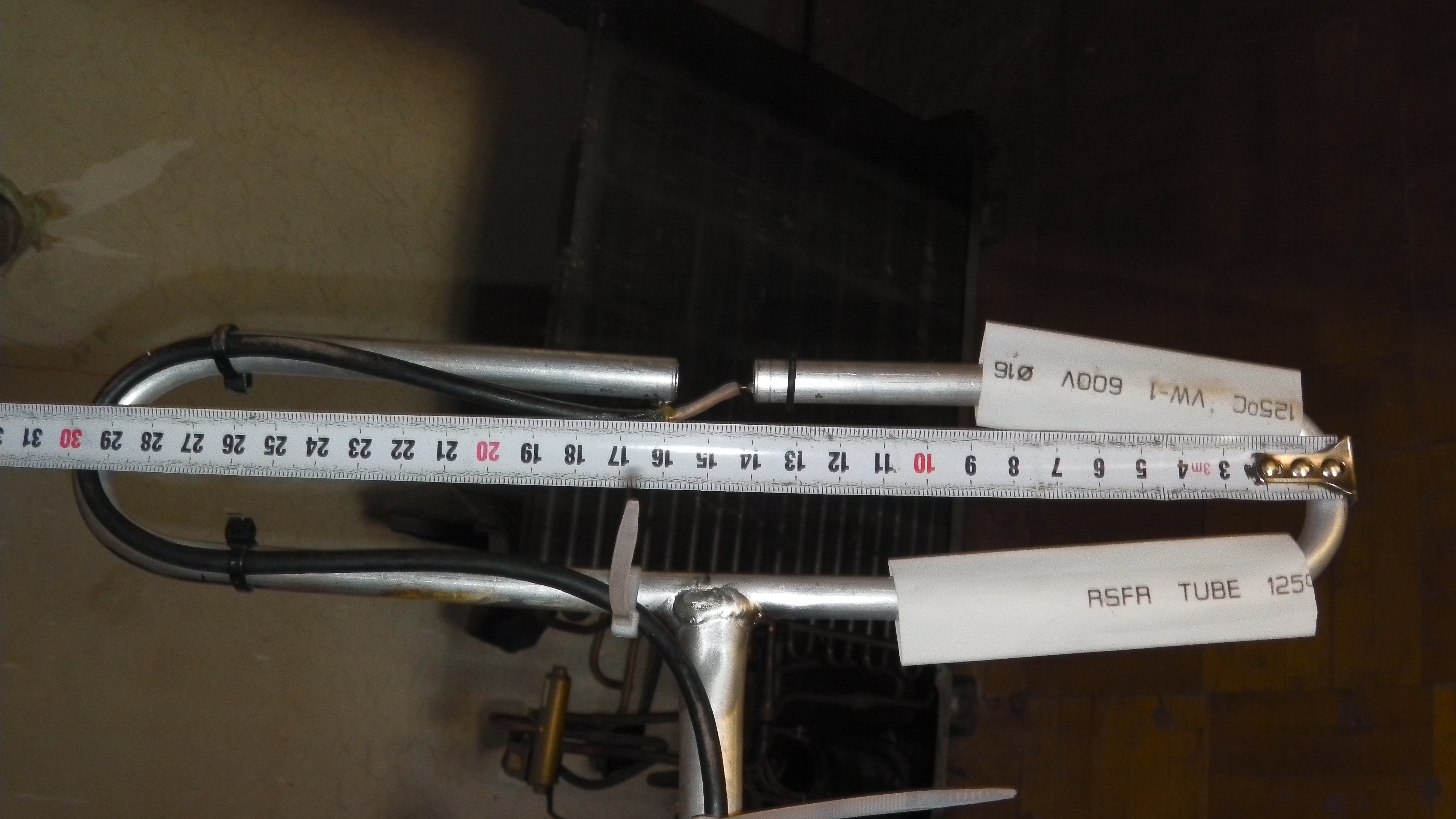

Толщина трубок (проволоки) существенных изменений на двух антеннах не внесла: один вариант из 6мм проволоки, а второй из 10мм алюминиевой трубки (с учётом К-укорочения 0.95). Так что 300 делим на нужную частоту — получаем полную длину вибратора (300/433,1 = 0,69 метра). Загибаем, просто нагревая промышленным феном или горелкой (есть вариант поджарить алюминий — нужно очень аккуратно или использовать трубогиб). Потом раскладываем (крепим на мачте) вибраторы с поперечинами, отмеряем нужные отрезки коаксиального кабеля сходящиеся в одну точку + полметра, делаем разъемы для их крепления к вибраторам и настраиваем на анализаторе. Далее спаиваются все 6 кусков в одну точку и припаивается кусок (или весь кабель снижения — что намного дешевле) 75 Омного кабеля, длиной которого загоняется резонанс на нужную частоту (опять же — с анализатором или, на "худой конец", с КСВ-метром). После окончательной сборки размешиваем полстакана эпоксидки и обмазываем тонким слоем всю конструкцию, а на следующий день покрываем обычным акриловым лаком из балончика.


Источник: http://авторадиоклуб74.рф/topic/1718-6ti-elementnyi-petlevoi-vibrator/
