Описание

VX-300 является профессианальной ЧМ радиостанцией третьего поколения. VX-300 работает в VHF диапазоне частот 136 — 174 МГц. VX-300 работает в двух рабочих режимах: "памяти" (канальный) и "программирования" ("частотный" / "частотно-канальный").

Функциональные особенности

• Подсветка дисплея
  Подсветка дисплея позволяет работь со станцией в темноте. Подсветка может быть включена и выключена как вручную специальной кнопкой, так и автоматически како-либо фукнцией (например во время сканирования при остановке на частоте/канале где осуществляется передача).

• Тональный сигнал нажатия на кнопки клавиатуры
  Бипер позволяет на слух контролировать нажатие на кнопки клавиатуры. При необходимости бипер может быть выключен.

• Блокировка органов управления
  От случайного переключения канала или включения какой-либо функции поможет блокировка валкодера, клавиатуры и кнопки PTT.

• Блокировка передачи на занятой частоте
  Блокировка передачи на занятой частоте позволяет избежать наложений друг на друга передач нескольких радиостанций. Если в момент приёма радиостанцией сигнала нажать на кнопку PTT, радиостанция не начнёт передачу, а издаст тональный сигнал отказа.

• Сканирование частот в частотном режиме
  VX-300 может сканировать частоты по кругу во всём доступном диапазоне.

• Сканирование каналов в канальном режиме
  VX-300 может сканировать по кругу каналы из текущей группы каналов. Не нужные каналы могут быть помечены как пропускаемые.

• Прием двух каналов одновременно
  VX-300 позволяет вам одновременно принимать два канала. Переключение между каналами осуществляется автоматически с периодичность раз в две секунды.

• Передача сигналов DTMF
  При работе с интерактивными меню УАТС может возникнуть необходимость передавать сигналы DTMF. Для этого достаточно зажать кнопку передачи и вводить цифры, нажимая на соответствующие кнопки.

• Функция автонабора последовательности DTMF
  При работе с телефонными шлюзами вы можете сохранить в специальные ячейки памяти коды доступа и цифры телефонных номеров абонентов для их автоматического набора радиостанцией.

• Передача ANI с помощью DTMF
  Эта функция позволяет опознавать вашу радиостанцию в эфире. Другие радиостанции могут иметь возможность отображать на своём дисплее номер, передаваемый вашей радиостанцией.

• CTCSS
  Встроенная CTCSS система выдает 39 субзвуковых частот, которые также могут быть сохранены в памяти. Автопоиск тонов позволяет вам идентифицировать с помощью субзвуковых частот другую станцию.

• CTCSS пейджинг
  Селективный CTCSS вызов позволяет вам спокойно ожидать вашего индивидуального или группового вызова. При вызове радиостанции, на её дисплее будет отображаться мигающий значок колокольчика.

• Два уровня мощности передатчика
  Оператор при необходимости может менять мощность передатчика в зависимости от того, насколько далеко от него находяится другие радиоабоненты.

• Восемь уровней шумоподавителя
  Восемь градаций уровня шумоподавления позволяют регулировать чувствительность радиоприёмника при меняющейся обстановке в эфире.

• Прямой ввод частоты с клавиатуры
  В режиме настройки радиостанции с помощью клавиатуры можно ввести любую частоту в допустимом диапазоне и межканальном шаге.

• 99 каналов памяти с разделением на группы
  В дополнение к двум независимым псевдо ГУНам, радиостанция обладает 99-ю регистрами памяти общего назначения, в которых вы можете сохранить уровень мощности передатчика, частоту передачи и приёма, частоту передачи и приёма CTCSS, название канала. Каналы могут быть разделены гурппы.

• Именование каналов
  VX-300 позволяет именовать каналы памяти из четырёх алфавитно-цифровых символов.

• Приём и передача на разнесённых частотах
  Приём и передача на разнесённых частотах необходима при работе через репитеры, телефонные шлюзы.

• Сдвиг частоты процессора
  При возникновении помехи от процессора радиостанции при приёме какой-либо радиочастоты, частота процессора может быть сдвинута.

• Клонирование настроек из станции в станцию
  При необходимости программирования множества радиостанций с помощью простого кабеля настройки из одной VX-300 могут быть быстро скопированы в другую VX-300.

• Программирование с компьютера
  Конечно, VX-300 может быть полностью настроены с помощью собственной клавиатуры, но это займёт очень много времени. Гораздо проще, быстрее и удобнее настройку VX-300 будет произвести с помощью специализированной программы для ОС DOS через специальный кабель.

• Таймер выключения передатчика
  Таймер выключения передатчика позволяет ограничить продолжительность передачи чтобы избежать перегрева радиостанции.

• Таймер выключения радиостанции
  Таймер выключения радиостанции позволяет ей самостоятельно выключиться через заданное время если, например, оператор забыл её выключить.

• Экономайзер аккумулятора
  Экономайзер аккумулятора позволяет экономить заряд различными способами, например переводя приёмник в режим "сна" на некоторое время.

• Функция прослушивания эфира с открытым шумоподавителем
  При нажатии на специальную кнопку шумоподавитель принудительно открывается. Это может быть необходимо для приёма слабых сигналов других радиостанций.

• Двухцветный светодиодный индикатор режимов приёма и передачи
  Этот индикатор позволяет понять передаёт ли сейчас радиостаниця, принимает ли чей-то сигнал или находится в режиме дежурного приёма.


Технические характеристики

Основное
Диапазон частот	VHF: 130—174 МГц
Шаг частот	5 / 10 / 12,5 / 15 / 20 / 25 / 50 кГц
Стабильность частоты	±5 ppm при температуре от -10°C до +60°C (от 14°F до 140°F)
Тип излучения	F3E
Память	99 каналов
Разъем для подключения внешней гарнитуры	4-контактный 3,5 мм
Сопротивление антенны, разъём	50 Ом, BNC
Электропитание	⎓6.0 В ... ⎓16.0 В
Размеры (Ш×В×Г)	56×120×36,5 мм
Вес	400 г
Приёмник
Система приёмника	Супергетеродин с двойным преобразованием
Чувствительность (12 дб SINAD)	0,20 мкВ
Избирательность	>70 дб
НЧ мощность / динамик	1 Вт при 5% искажений / 8 Ом
Передатчик
Выходная мощность	5/1 Вт
Девиация	5 кГц

Принадлежности

На­име­но­ва­ние	Описание по-русски
CE-18	Программное обеспечение для программирования на 3¼ дискете с кабелем для подключения к компьютеру через разъём DB9 к последовательному порту COM (и кабеля с 4-х контактным штекером). Для Microsoft® DOS.
A	Антенна укороченная (10 см) с разъёмом BNC на диапазон 136—151 МГц (Цветовая маркировка колпачка: жёлтая)
B	Антенна укороченная (10 см) с разъёмом BNC на диапазон 150—164 МГц (Цветовая маркировка колпачка: синяя)
C	Антенна укороченная (10 см) с разъёмом BNC на диапазон 161—174 МГц (Цветовая маркировка колпачка: красная)
CT-27	Кабель клонирования
CT-42	Комплект для программирования. Состоит из двух частей: CT-28 и CT-29
CT-44	Микрофонный адаптер
E-DC-5B	Кабель питания от прикуривателя со встроенным фильтром помех 12 В × 2 А
E-DC-6	Кабель питания от внешнего источника

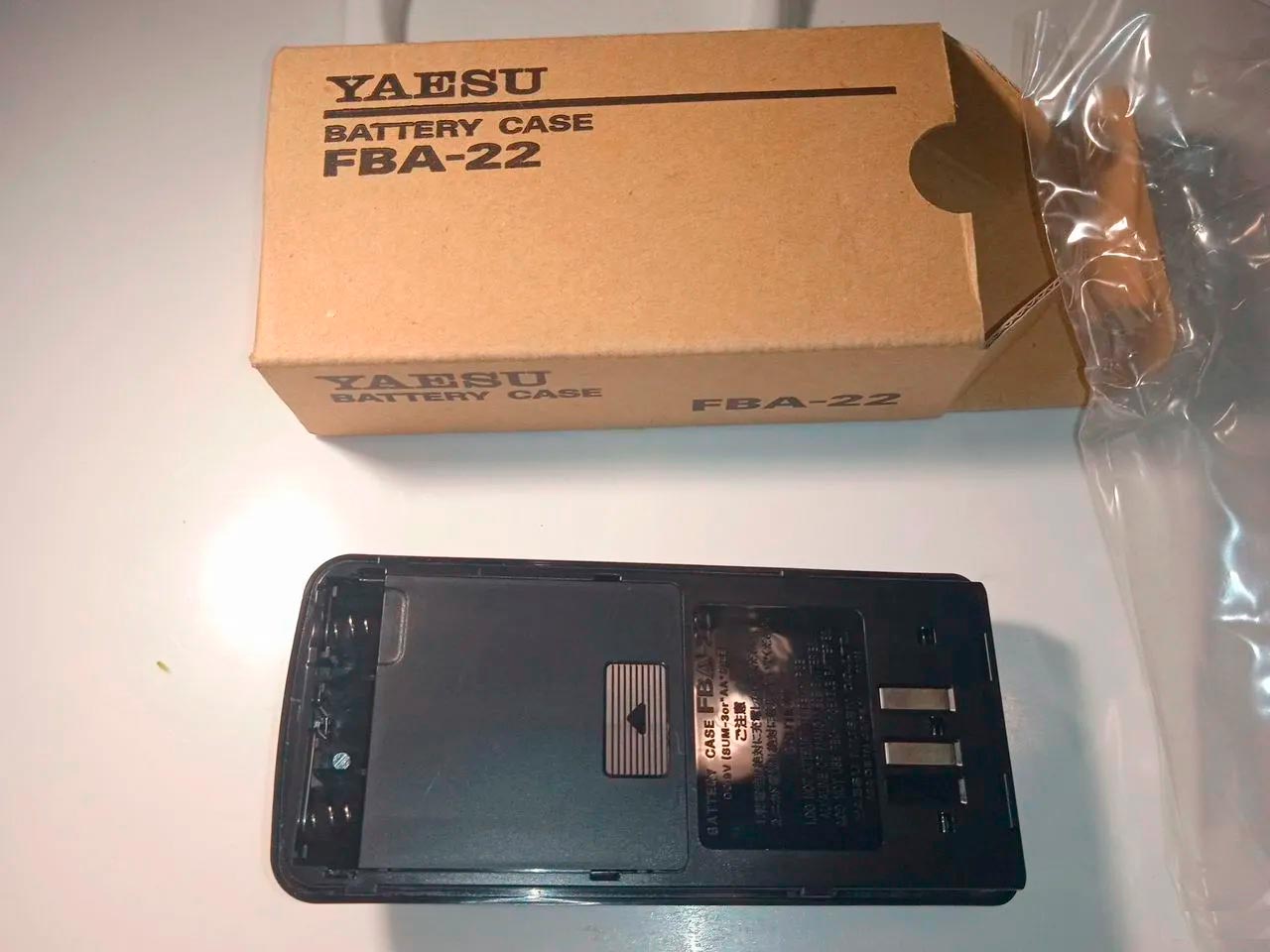

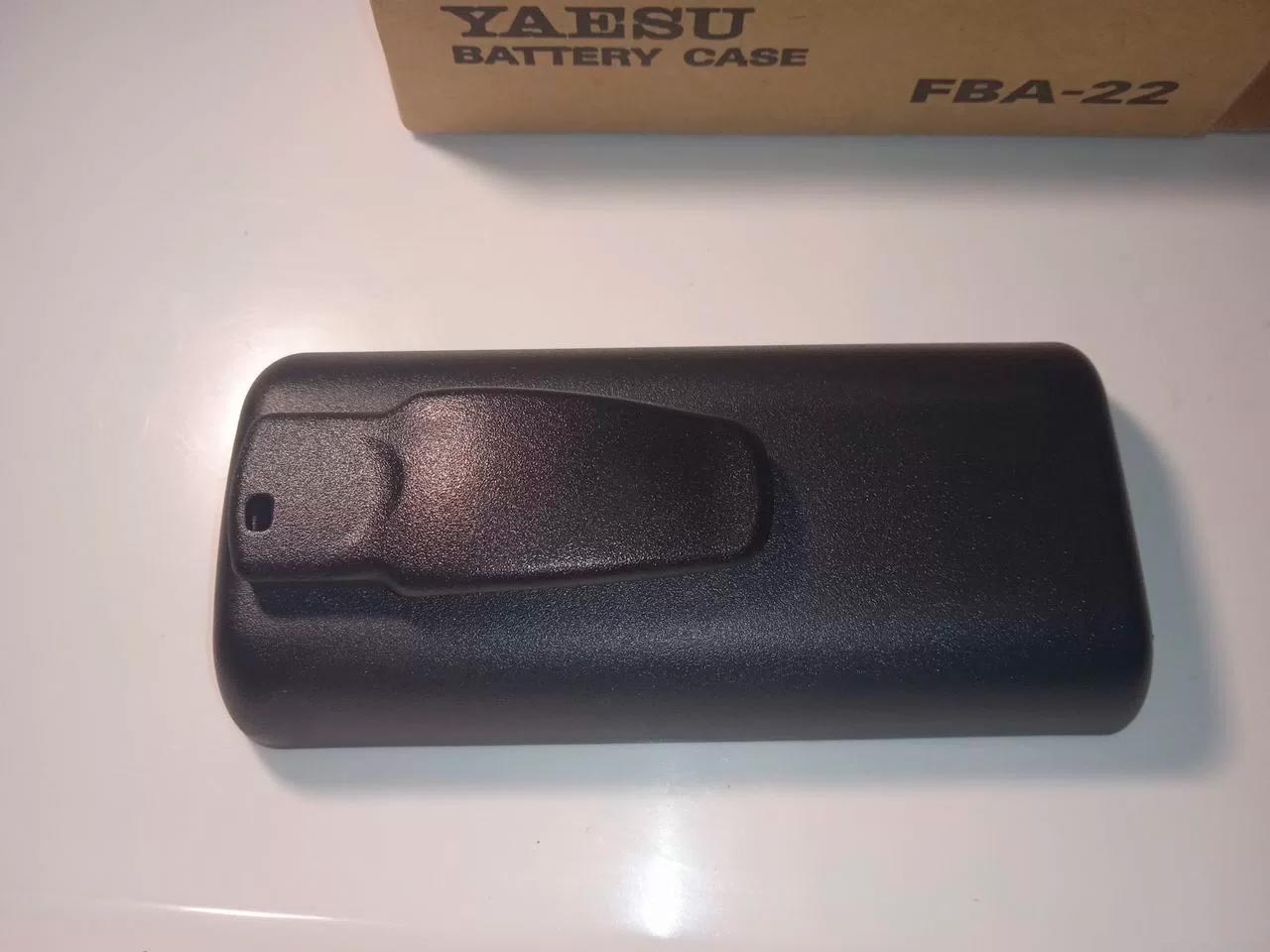

FBA-24	Отсек для 6 батареек АА
FNB-55	Ni-Cd аккумулятор 7.2 В × 1100 мА/ч
FNB-56	Ni-Cd аккумулятор 12 В × 600 мА/ч
FTA-26	Плата декодера CTCSS
MH-34B4B	Тангента
MH-37A4B	Гарнитура скрытого ношения. Заменено на SSM-57A
NC-60C/U	Зарядное устройство сетевое ~230...240 В (C), ~230 B (U)
NC-88C	Зарядное устройство ~220 В × 50 Гц / ⎓12 В × 200 мА
РА-17	Кабель-удлинитель питания
PA-48C	Сетевой адаптер ~220 В × 50 Гц / ⎓12 В × 500 мА
SAD-24	Сетевой адаптер ~220 В × 50 Гц / ⎓12 В × 500 мА
SSM-17A	Тангента
SSM-57A	Гарнитура скрытого ношения

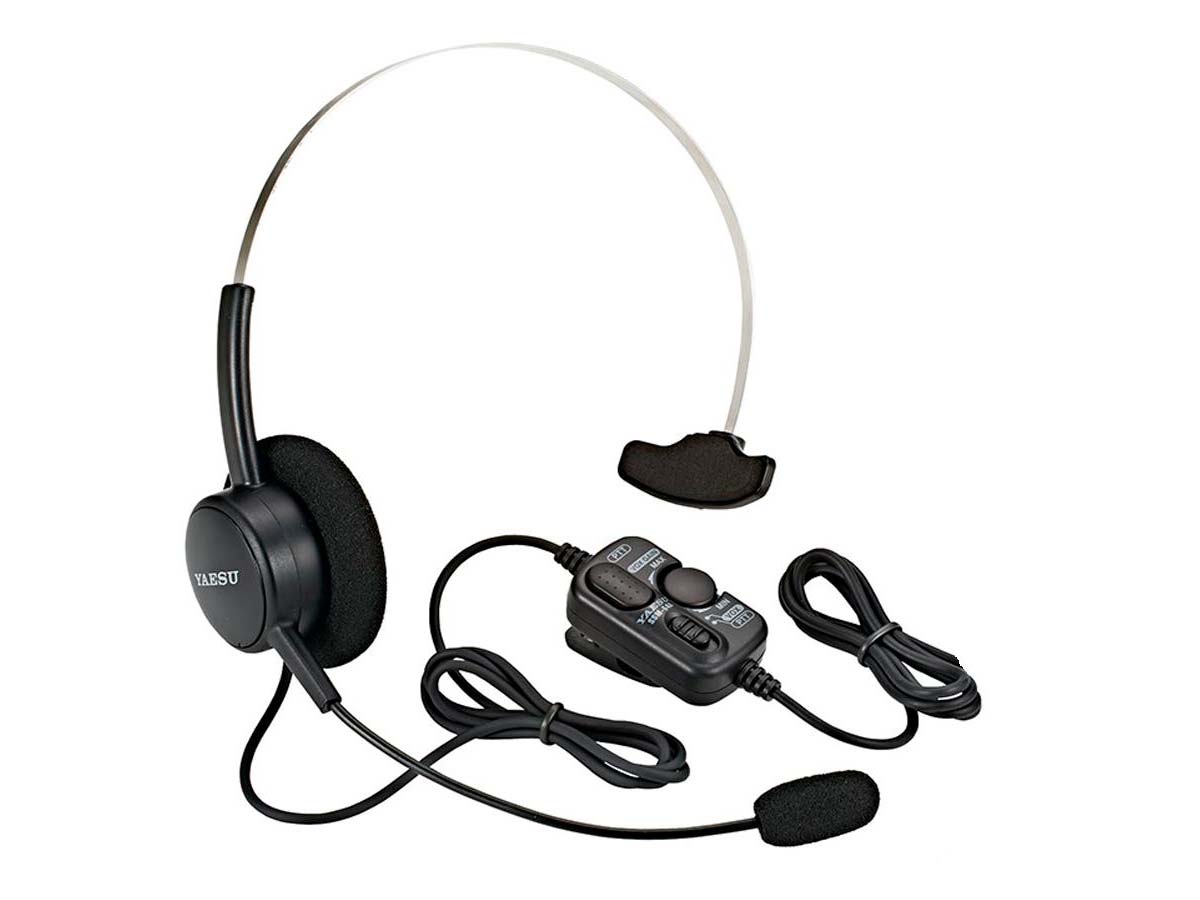

SSM-63A	Гарнитура с оголовьем и микрофоном на штанге с системой VOX
VC-25	Гарнитура с оголовьем и микрофоном на штанге с системой VOX. Заменено на SSM-63A
VH-115S	Затылочная гарнитура лёгкого веса

Обслуживание

Фотогалерея

Программное обеспечение

Программа CE-18 для программирования каналов

Большинство пользователей пользуются ОС семейства Windows. При работе с программой CE-18, например, из-под ОС Windows XP чтение станции проходит успешно, а вот с записью в станцию возникают проблемы — станция на своём экране выдаёт ошибку ERR1.
Для нормальной полноценной работы в программе CE-18 следует использовать ОС семейства DOS. Необходимо сделать загрузочную дискету с DOS, отформатировав её как системную. Затем скопировать в корень дискеты программу CE-18 (ce18.exe). Загрузиться с дискеты. В командной строке ввести ce18 и далее работать в загрузившейся программе.
Для записи в радиостанцию необходимо включить станцию, предварительно зажав кнопки

PTT

и

LAMP

.

Бывает случается, что Yaesu Vertex VX-300 (1x) перестаёт включаться. Точнее, после нажатия на кнопку

PWR

появляется ток потребления, но на экране ничего не отображается. В этом случае помогает выпаивание половины выводов ATmel 24C16 и программирование её при помощи программы PonyProg 1.17 через программатор

, подключаемый через COM-порт (RS-232), прошивкой для EEPROM.

Документация

Руководство пользователя Yaesu VX-300 (русский)

Руководство по программированию Yaesu VX-300 (русский)

Руководство по программированию Yaesu VX-300 (английский)

Схемы электрические принципиальные Yaesu VX-300 (английский)
